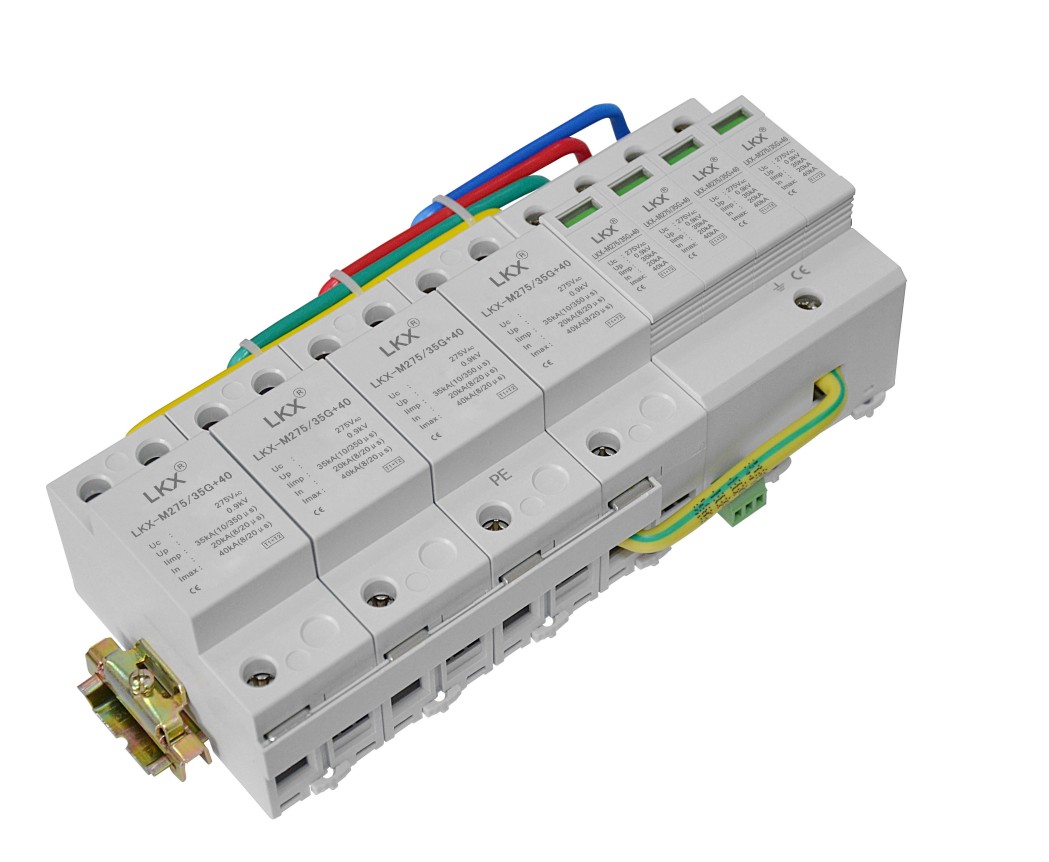

SPD浪涌保護器

SPD浪涌保護器根據不同的分類標準可分為以下類型：

一、按工作原理分類

?電壓開關型?

利用氣體放電管或火花間隙，在電壓超過閾值時導通分流，適用于大電流泄放（如直擊雷防護）?12。

?限壓型?

基于壓敏電阻或二極管，通過鉗位電壓限制浪涌能量，響應時間快（<25ns），適合精細防護?12。

?組合型?

集成開關與限壓元件，兼具大電流泄放和低壓降特性，適用于混合波形沖擊場景?12。

二、按安裝位置/防護等級分類（IEC標準）

?I類（Type 1）?

安裝在建筑物進線處，采用10/350μs波形測試，標稱放電電流125kA-25kA，用于直擊雷防護?45。

?II類（Type 2）?

安裝在配電柜或分支配電箱，采用8/20μs波形測試，標稱放電電流5kA-20kA，用于次級防護?14。

?III類（Type 3）?

安裝在終端設備前端，標稱放電電流2kA-10kA，保護精密電子設備?45。

三、按應用場景分類

?電源SPD?

交流電源SPD：適用于TT/TN-C/TN-S系統?12。

直流電源SPD：用于光伏、風電等直流系統?12。

?信號SPD?

同軸型（BNC/N接口）：用于視頻監控、射頻通信?3。

雙絞線型（RS485/CAN總線）：工業控制信號防護?3。

光纖型：光電隔離防雷，適用于長距離通信?3。

四、UL標準分類（補充）

?第1-5類?：按安裝位置和組件形式劃分，如插座式（第3類）、模塊化（第4類）等?5。

SPD浪涌保護器的工作原理可分為以下核心環節，結合不同技術元件的協同作用實現防護：

一、SPD浪涌保護器核心工作流程

?監測與待機狀態?

在正常電壓下（如220V），SPD內部非線性元件（如壓敏電阻、氣體放電管）保持高阻抗?fàn)顟B(tài)（>1MΩ），不影響電路運行?12。

?觸發泄放機制?

當瞬態過電壓（如雷擊浪涌）達到閾值時：

?電壓開關型?（氣體放電管）：通過氣體電離導通，響應時間約微秒級?2。

?限壓型?（壓敏電阻）：利用ZnO材料的非線性特性，納秒級響應，鉗位電壓至安全值（如≤1500V）?13。

?能量泄放路徑?

雷電流通過接地線導入大地（泄放電流可達40kA以上）?3。

殘壓被限制在設備耐受范圍內（如220V設備通常≤600V）?3。

?自動恢復功能?

浪涌結束后，SPD恢復高阻抗?fàn)顟B(tài)，繼續監測電路?14。

三、典型應用場景

?分級防護系統?

?一級SPD?（10/350μs波形）：泄放直擊雷電流（如總配電箱安裝）?34。

?二級SPD?（8/20μs波形）：抑制感應雷（如樓層配電箱）?4。

?三級SPD?：保護精密設備（如服務器、醫療儀器）?4。

?特殊系統適配?

直流系統（光伏/風電）：需選用直流專用SPD，耐壓等級≥1.8倍工作電壓?5。

信號系統（RS485/CAN）：采用TVS二極管實現快速鉗位?5。

四、失效風險與維護要點

?失效指示?：多數SPD配備狀態窗口（如綠色/紅色顯示），需定期檢查?6。

?后備保護?：必須串聯熔斷器（非斷路器），避免誤跳閘導致防護失效?6。

?接地要求?：接地電阻≤4Ω，引線長度≤0.5m以減少阻抗?5。

SPD浪涌保護器的安裝需嚴格遵循國家標準和行業規范，以下是核心安裝標準及技術要點：

SPD浪涌保護器安裝標準

一、安裝位置規范

?分級防護原則?

?一級SPD?（Type 1）：安裝在建筑物總配電箱（LPZ 0A/0B→1交界處），需選用開關型SPD，雷電通流量≥60kA?12。

?二級SPD?（Type 2）：分配電柜輸出端（LPZ 1→2），限壓型SPD，通流量≥40kA?12。

?三級SPD?（Type 3）：終端設備前端（如服務器、精密儀器），殘壓≤1.5kV?12。

?特殊場景?

直流系統（光伏/風電）：需選用直流專用SPD，耐壓≥1.8倍工作電壓?34。

信號系統（RS485/以太網）：安裝于設備接口處，響應時間≤1ns?56。

二、接線與布線要求

?導線規格?

一級SPD：相線≥6mm2，接地線≥16mm2；二級SPD相線≥2.5mm2?17。

接地線必須采用綠黃雙色線，中性線用淺藍色，相線用黃/綠/紅色?78。

?接線方法?

導線長度≤0.5m，采用凱文接線法可優化阻抗?17。

接地端需直接連接至等電位端子板，接地電阻≤4Ω?79。

?安裝順序?

SPD應安裝在主空氣開關或熔斷器后方，并配備專用后備保護器?17。

四、安裝后檢查與維護

?狀態檢測?

檢查SPD運行指示燈是否正常，定期測試漏電流和發熱情況?12。

?失效處理?

優先選擇帶熱脫扣和遙信功能的SPD，避免短路風險?410。

五、行業特殊要求

?工業場景?：需考慮操作浪涌（如電機啟停），SPD需耐受頻繁沖擊?10。

?通信系統?：信號SPD需匹配接口類型（如BNC、RJ45）及帶寬要求?56。

智能SPD浪涌保護器與普通SPD的核心區別

1. ?功能差異?

?普通SPD?：

以被動防護為主，通過壓敏電阻（MOV）、氣體放電管（GDT）等元件限制瞬態過電壓，將浪涌電流泄放至大地。其功能單一，僅能響應電涌事件，無法主動監測或預警。

?智能SPD?：

集成傳感器、微處理器與通信模塊，實現?實時監測、故障預警、遠程管理?等功能。例如：

?狀態監測?：持續跟蹤漏電流、溫度、殘壓等參數，提前發現元件老化。

?故障報警?：通過指示燈、蜂鳴器或手機APP推送故障信息。

?遠程控制?：支持RS485、以太網或無線通信，可遠程切斷電源或調整保護參數。

?數據分析?：記錄電涌事件次數、強度，為運維提供數據支持。

2. ?技術原理對比?

?普通SPD?：

依賴非線性元件的物理特性（如MOV的伏安特性）實現限壓，響應時間快（納秒級），但無智能處理能力。

?智能SPD?：

在傳統SPD基礎上增加智能電路，例如：

?內置傳感器?：監測工作狀態與環境參數。

?微處理器?：分析數據并觸發預警或保護動作。

?通信接口?：與上位機或云平臺交互，實現集中管理。

3. ?成本與維護?

?普通SPD?：

價格低（幾十至幾百元），但需定期人工巡檢，維護成本較高。

?智能SPD?：

初始成本高（數倍于普通SPD），但通過遠程監控減少人工巡檢，長期維護成本更低。

不同使用場景下的選擇建議

1. ?普通SPD適用場景?

?成本敏感型場景?：

小型商業建筑、居民住宅等對預算敏感的場所，且設備耐壓值較高，可接受定期人工維護。

?簡單電力環境?：

電涌風險較低的區域（如非雷擊高發區），或設備對電壓波動不敏感（如普通照明、空調）。

?臨時或移動設備?：

展會、施工場地等臨時用電場景，需快速部署且無需長期監控。

2. ?智能SPD適用場景?

?高價值設備保護?：

數據中心、醫院、工業控制系統等對連續運行要求極高的場所，需實時監控以避免數據丟失或生產中斷。

?復雜電力環境?：

雷擊高發區、電網波動頻繁的區域，或設備對電壓波動極度敏感（如精密儀器、半導體制造）。

?無人值守場景?：

通信基站、風電場、光伏電站等偏遠或無人值守設施，需遠程管理以降低運維成本。

?合規與審計需求?：

金融、交通、能源等行業需滿足嚴格防雷規范（如GB 50057-2010），智能SPD可提供完整電涌事件記錄以備審計。

典型應用案例

?數據中心?：

采用智能SPD監測服務器電源狀態，實時推送故障信息，避免數據丟失。

?工業自動化?：

在PLC、變頻器等設備前端部署智能SPD，通過遠程管理減少生產停機。

?可再生能源系統?：

光伏逆變器、風電控制柜等需直流與交流側雙重保護，智能SPD可集成至監控平臺，實現統一管理。

?智能家居?：

通過智能插座集成SPD，監測家電電壓波動，延長設備壽命。
